Adapter antenowy RF wtyk mini-UHF - gniazdo UHF/UC1 50Ω
nr katalogowy: 62378

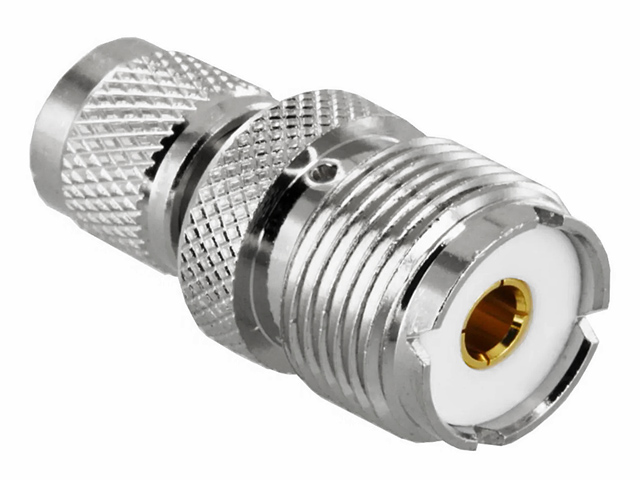

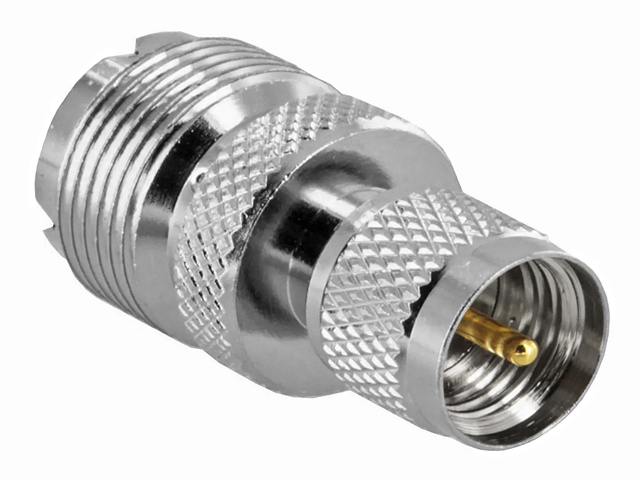

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącza UHF pracują w paśmie 0-300MHz i nie posiadają stałej impedacji. Mini-UHF (mini-UC1) jest zminiaturyzowaną wersją złączy UHF (UC1) o znacznie lepszych parametrach. Złącza te stosowane są w technice radiowej najczęściej w radiotelefonach oraz instalacjach GSM. Złącza mini-UHF pracują w paśmie do 2.5GHz i posiadają impedancję 50Ω.

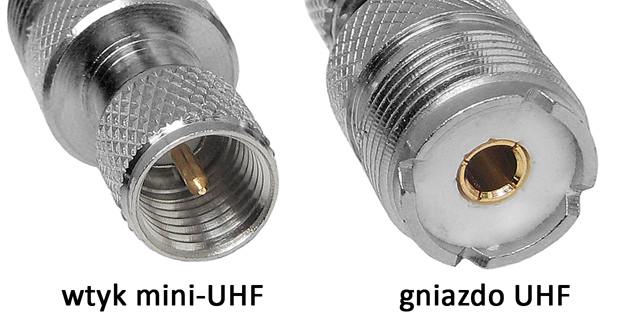

Oferowany adapter jest przejściówką do zamiany wtyku UHF/UC1 na wtyk mini-UHF, zamiany gniazda mini-UHF na gniazdo UHF/UC1 lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza UHF/UC1 oraz mini-UHF. Adapter posiada z jednej strony złącze męskie mini-UHF zaś z drugiej strony złącze żeńskie UHF/UC1.
Oferowany adapter wykonany jest niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω. Wymiarowanie adaptera prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Dane techniczne
Materiał: niklowany mosiądz, złocone styki
Złącza: wtyk mini-UHF męski, gniazdo UHF/UC1 żeńskie
Impedancja: 50Ω
Pasmo pracy: <300MHz
Długość: 33.5mm
Średnica (w najszerszym miejscu): 15.4mm
Masa: 15g
