Adapter antenowy RF kątowy gniazdo BNC - wtyk UHF/UC1 50Ω
nr katalogowy: 62373
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω. UHF (inna nazwa UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącza UHF/UC1 pracują w paśmie 0-300MHz i nie posiadają stałej impedacji.

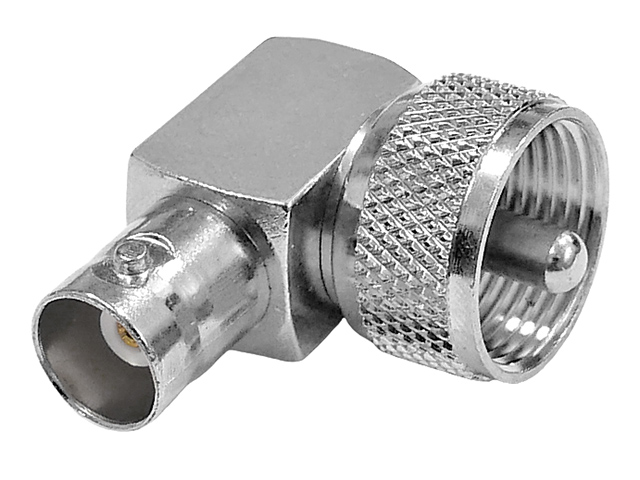

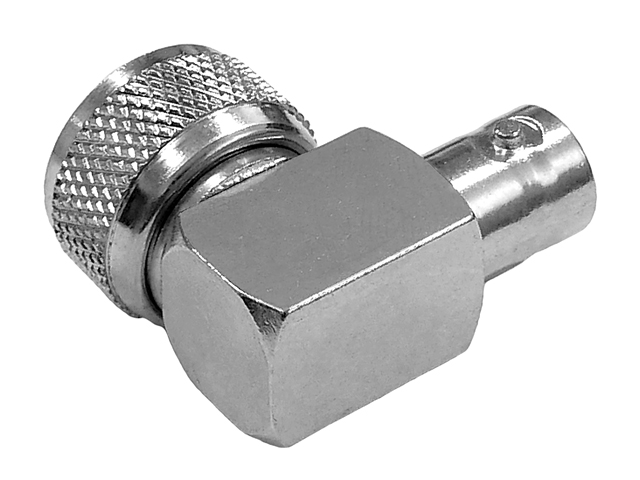

Oferowany adapter jest przejściówką kątową do zamiany wtyku BNC na wtyk UHF/UC1, zamiany gniazda UHF/UC1 na gniazdo BNC lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza UHF/UC1 oraz BNC. Adapter posiada z jednej strony złącze męskie UHF/UC1 zaś z drugiej strony złącze żeńskie BNC.

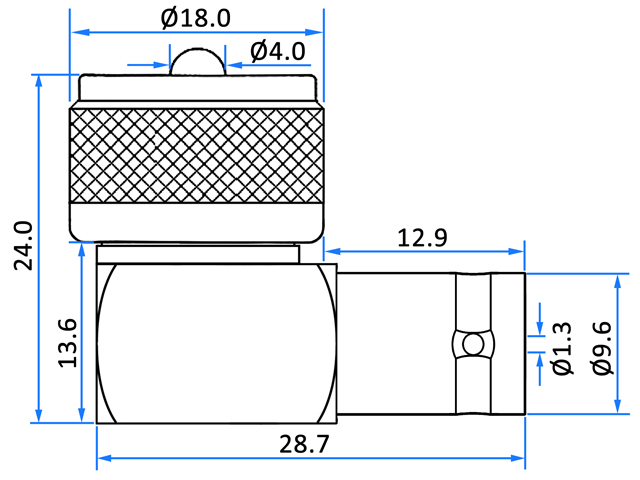

Złącza są obrócone do siebie pod kątem 90° dzięki czemu w przypadku braku miejsca nie ma konieczności nadmiernego wyginania kabla (co może skutkować złamaniem lub pogorszeniem własności transmisyjnych). Dzięki adapterowi możliwe jest podłączenie kabla w miejscach gdzie dostępny dystans wynosi jedynie ok. 1.5cm. Adapter wykonany jest niklowanego stopu miedzi. Impedancja adaptera wynosi 50Ω. Wymiarowanie adaptera prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Dane techniczne
Materiał: niklowany stop miedzi

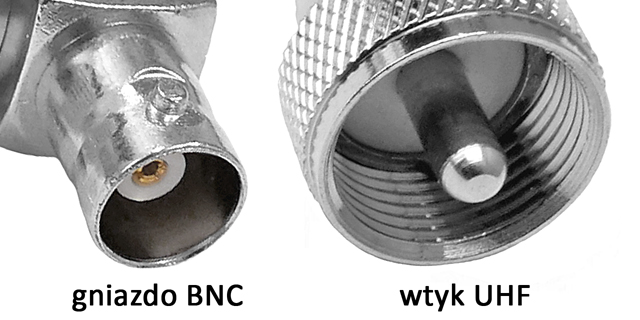

Złącza: gniazdo BNC żeńskie, wtyk UHF/UC1 męski
Impedancja: 50Ω
Pasmo pracy: <300MHz
Wymiary (długość/głąbokość/grubość): 30.5/26/18mm
Masa: ok. 22g
