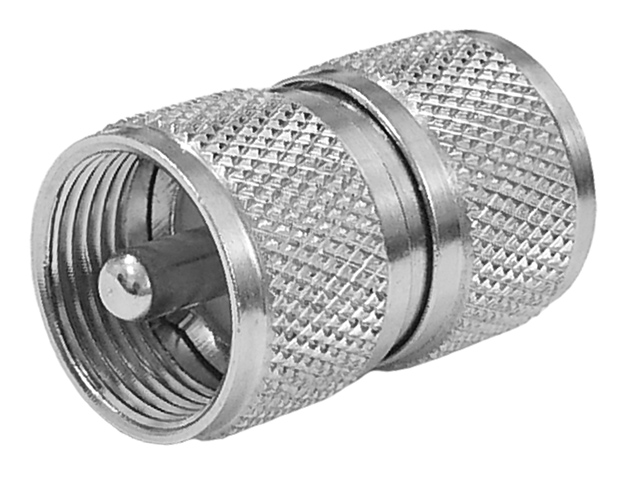

Łącznik antenowy RF wtyk UHF/UC1 - wtyk UHF/UC1 HQ 50Ω
nr katalogowy: 62340
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu

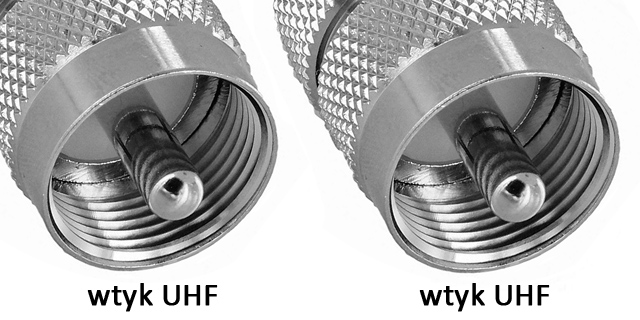

UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącze zostało zaprojektowane jako ekranowana wersja wtyku bananowego (styk centralny ma średnicę 4mm). Złącza UHF pracują w paśmie 0-300MHz i nie posiadają stałej impedacji. Stosowane są najczęściej w urządzeniach i antenach krótkofalarskich.

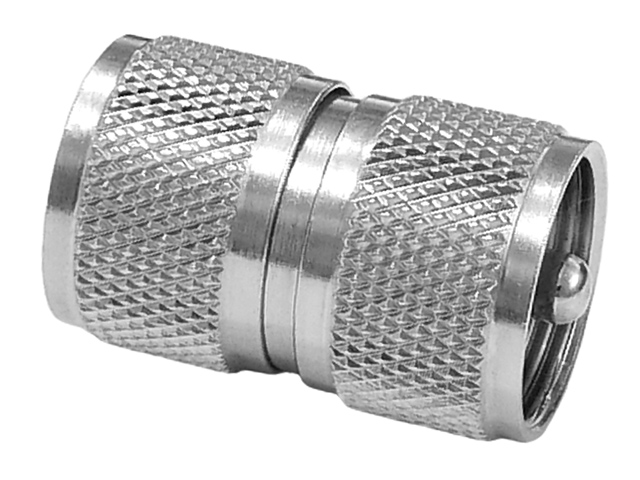

Oferowany łącznik posiada z obu stron złącza UHF/UC1 męskie. Łącznik umożliwia łączenie przewodów RF przesyłających sygnały wysokiej częstotliwości w paśmie do 300MHz zakończonych gniazdami typu UHF/UC1. Innym zastosowaniem łącznika jest zamiana złącza UHF/UC1 z gniazda na wtyk.

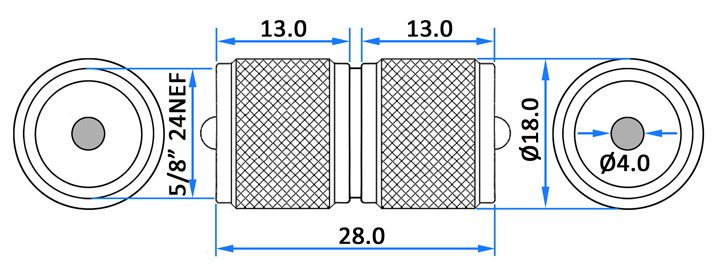

Łącznik wykonany jest niklowanego stopu miedzi. Impedancja łącznika wynosi 50Ω. Wymiarowanie łącznika prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Dane techniczne
Materiał: niklowany mosiądz
Złącza: 2x wtyk UHF/UC1 męski
Impedancja: 50Ω
Pasmo pracy: <300MHz
Wymiary (długość/średnica w najszerszym miejscu): 28/18mm
Masa: ok. 21g
