Wtyk RJ45/8P8C kat.6 ekranowany (STP) na skrętkę drut AWG24-27
nr katalogowy: 47166

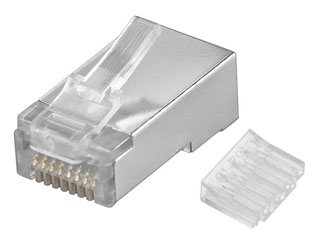

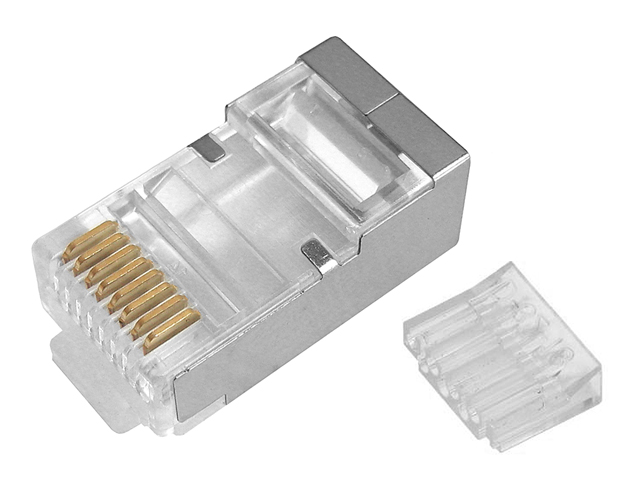

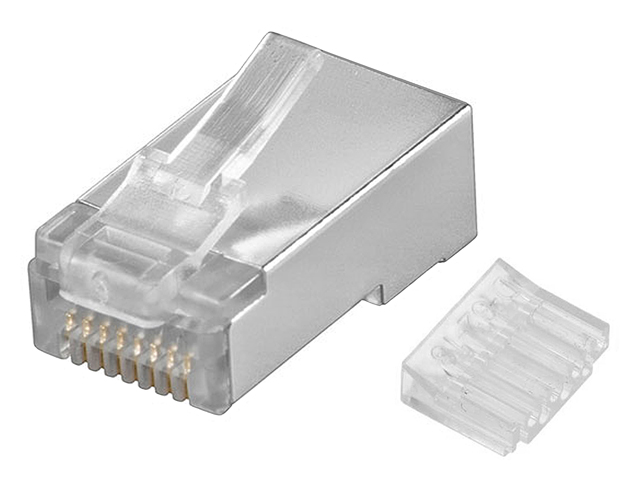

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu

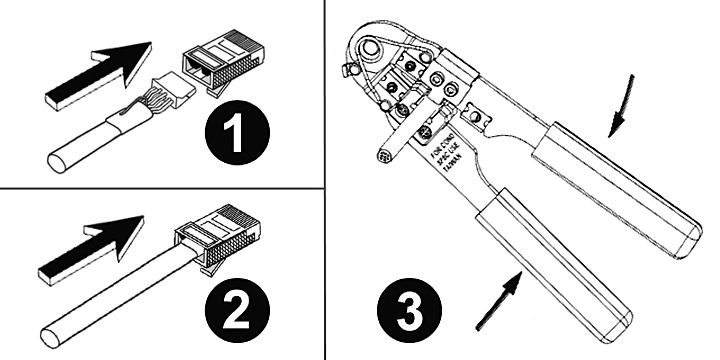

Wtyk 8P8C (8 Position 8 Contact) nazywany także RJ45 jest ośmiostykowym złączem stosowanym w instalacjach telekomunikacyjnych i sieciach komputerowych. Wtyk posiada osiem pinów, które podczas zaciskania są wbijane przez izolację w żyły zarabianego przewodu.
Oferowany wtyk umożliwia instalację na skrętce ekranowanej FTP (STP) o średnicy w zakresie 5.0~6.0mm oraz o grubości żył (średnica z izolacją) w zakresie 0.85~1.03mm co odpowiada średnicy wewnętrznej żył (bez izolacji) w zakresie AWG24-27 (0.5-0.4mm) choć zdarzają się czasem kable AWG23 (0.6mm) ze średnicą żyły z izolacją <1.03mm.

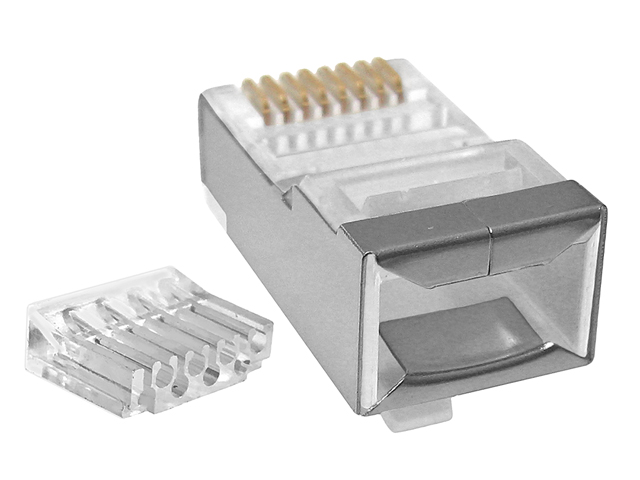

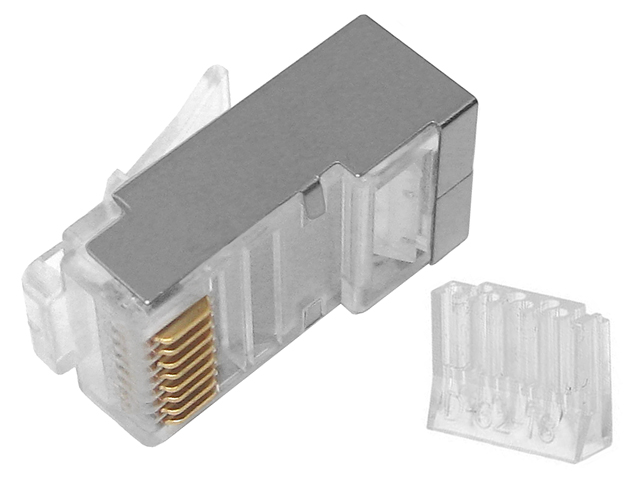

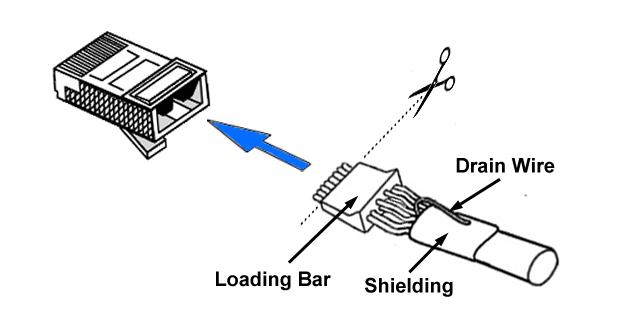

Wtyk (dzięki odpowiedniemu profilowaniu pinów) służy do montażu na kablach typu drut (solid), metalowy ekran zapewnia pełne ekranowanie wtyku zaś specjalny pilot umożliwia zachowanie skrętu par na maksymalnym dystansie co jest wymagane dla zapewnienia parametrów kat.6 i dzięki czemu złącze spełnia wymogi transmisji Gigabit Ethernet.
Uwaga! Wtyk przeznaczony jest do kabli o maksymalnej średnicy żył z izolacją wynoszącej 1.03mm - we wtyku o takiej konstrukcji ze względu na ograniczenia rozmiarowe nie da się umieścić 8 żył o większej średnicy. Prosimy o sprawdzenie przed zakupem średnicy żył posiadanego przewodu ponieważ dość często spotykane są skrętki kat.6 z grubą izolacją przekraczającą 1.03mm.
W naszej ofercie posiadamy również wtyczki o innej konstrukcji - przeznaczone dla żył o grubości do 1.6mm.
Dane techniczne
Typ wtyku: RJ45 (8P8C) kat.6, STP (ekranowany) na kabel okrągły (skrętka komputerowa)
Materiał: obudowa wykonana z polikarbonu, ekran cynowany, styki złocone wykonane z fosforobrązu
Typ żył skrętki: drut AWG 24~27 (Ø żyły 0.4~0.5mm, Ø żyły w izolacji 0.85~1.03mm)

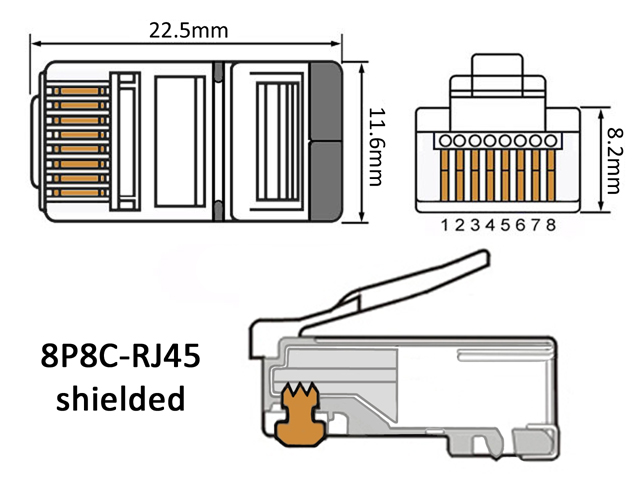

Wymiary (długość, szerokość, wysokość): 22/12/13mm
Średnica wprowadzanego przewodu: 5~6mm
Masa 1 wtyczki: ok. 3g
