Wtyk RJ45/8P8C kat.6 nieekranowany (UTP) na skrętkę drut AWG24-27
nr katalogowy: 47151

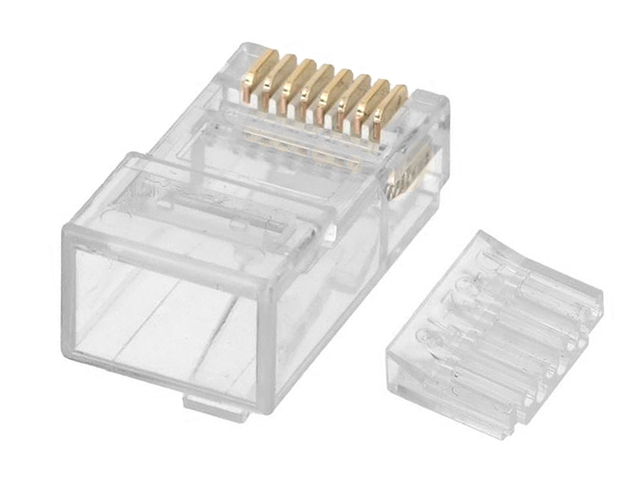

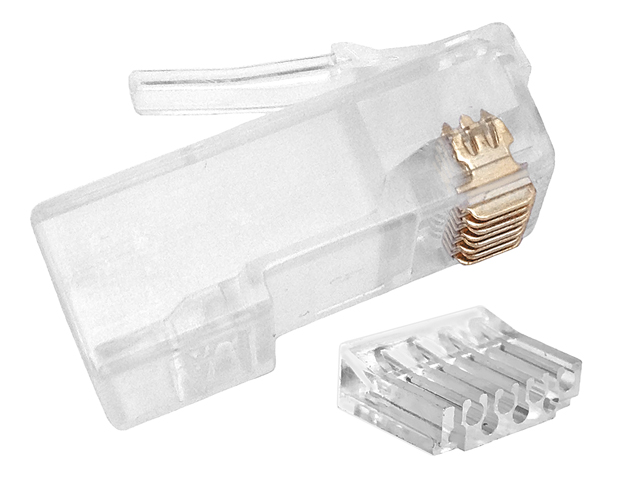

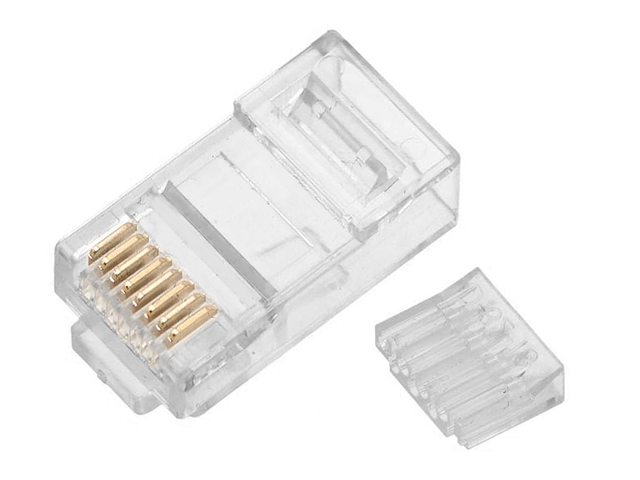

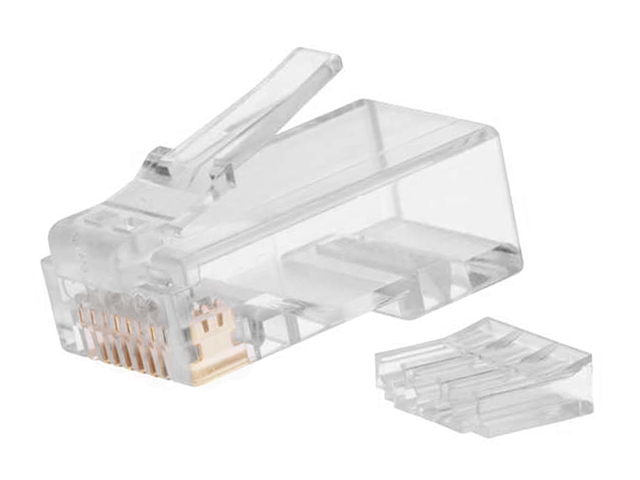

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Wtyk 8P8C (8 Position 8 Contact) nazywany także RJ45 jest ośmiostykowym złączem stosowanym w instalacjach telekomunikacyjnych i sieciach komputerowych. Wtyk posiada osiem pinów, które podczas zaciskania są wbijane przez izolację w żyły zarabianego przewodu.
Oferowany wtyk umożliwia instalację na skrętce nieekranowanej UTP o średnicy w zakresie 5.0~6.0mm oraz o grubości żył (średnica z izolacją) w zakresie 0.85~1.03mm co odpowiada średnicy wewnętrznej żył (bez izolacji) w zakresie AWG24-27 (0.5-0.4mm) choć zdarzają się czasem kable AWG23 (0.6mm) ze średnicą żyły z izolacją <1.03mm.
Wtyk (dzięki odpowiedniemu profilowaniu pinów) służy do montażu na kablach typu drut (solid), specjalny pilot umożliwia zachowanie skrętu par na maksymalnym dystansie co jest wymagane dla zapewnienia parametrów kat.6 i dzięki czemu złącze spełnia wymogi transmisji Gigabit Ethernet.
Uwaga! Wtyk przeznaczony jest do kabli o maksymalnej średnicy żył z izolacją wynoszącej 1.03mm - we wtyku o takiej konstrukcji ze względu na ograniczenia rozmiarowe nie da się umieścić 8 żył o większej średnicy. Prosimy o sprawdzenie przed zakupem średnicy żył posiadanego przewodu ponieważ dość często spotykane są skrętki kat.6 z grubą izolacją przekraczającą 1.03mm.
W naszej ofercie posiadamy również wtyczki o innej konstrukcji - przeznaczone dla żył o grubości do 1.6mm.
Dane techniczne
Typ wtyku: RJ45 (8P8C) kat.6, UTP (nieekranowany) na kabel okrągły (skrętka komputerowa)
Materiał: obudowa wykonana z polikarbonu, styki złocone wykonane z fosforobrązu
Typ żył skrętki: drut AWG 24~27 (Ø żyły 0.4~0.5mm, Ø żyły w izolacji 0.85~1.03mm)
Wymiary (długość, szerokość, wysokość): 22/12/13mm
Średnica wprowadzanego przewodu: 5~6mm
Masa 1 wtyczki: ok. 2g
