Wtyk RJ50/10P10C STP ekranowany na kabel okrągły linka AWG24-27
nr katalogowy: 47088

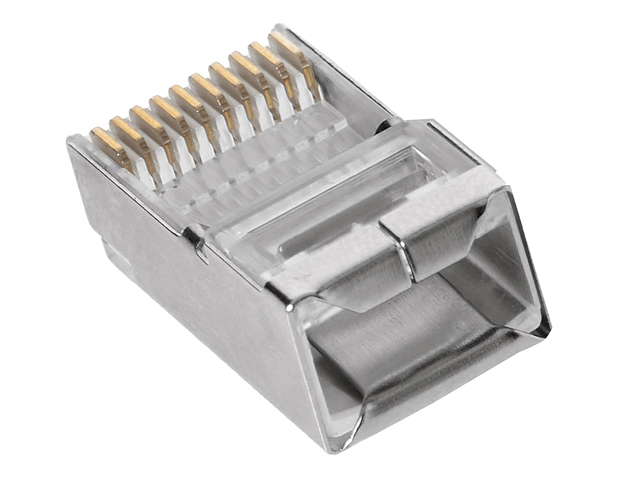

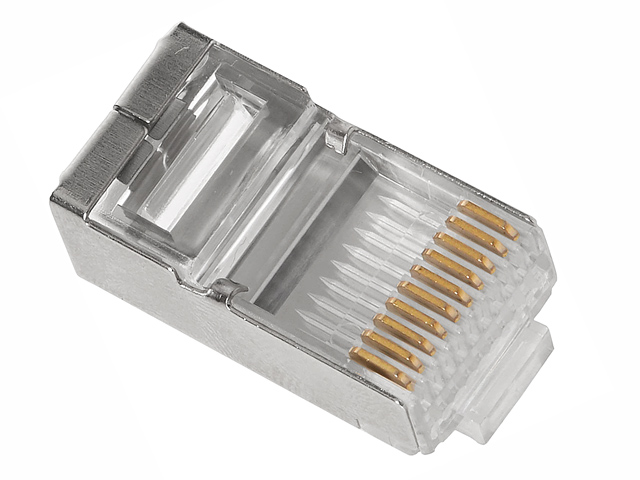

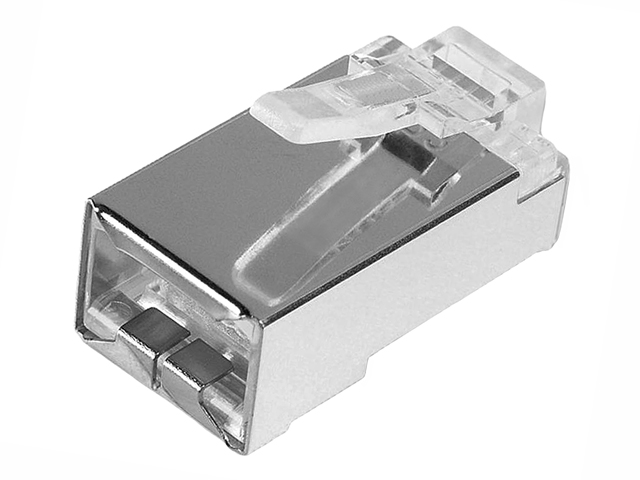

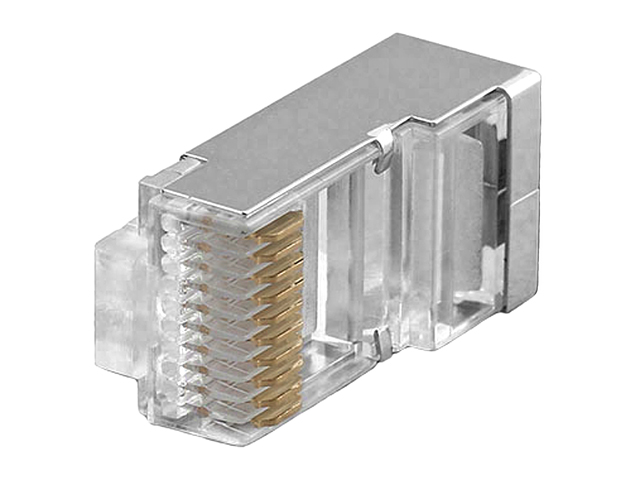

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Wtyk 10P10C - inna nazwa RJ50, najczęściej stosowany jest w przyłączach transmisji szeregowej RS-232, RS-485 np. w kablach łączących urządzenia peryferyjne takie jak czytnik kart kredytowych, drukarka fiskalna itp. z komputerem. Wtyk posiada dziasięć pinów, które podczas zaciskania są wbijane przez izolację w żyły zarabianego przewodu.
Oferowany wtyk umożliwia instalację na kablu okrągłym ekranowanym o grubości żył (średnica z izolacją) w zakresie 0.85~1.02mm co odpowiada średnicy wewnętrznej żył (bez izolacji) w zakresie AWG24-27. Wtyk posiada dziesięć złoconych (warstwa złota 6µm) pinów z ostrzami profilowanymi do montażu na 10-żyłowych kablach typu linka (strand).
Do montażu wtyczki na kablu niezbędne jest specjalne narzędzie zaciskowe - w ofercie posiadamy kilka modeli.
Dane techniczne
Typ wtyku: 10P10C (RJ50) ekranowany na kabel okrągły typu linka
Materiał: obudowa wykonana z polikarbonu, styki złocone wykonane z fosforobrązu, warstwa złota 6µm
Ekran: wykonany z ocynowanej blachy miedzianej, grubość 0.2mm
Typ żył kabla: linka AWG24~27 (Ø żyły 0.4~0.6mm, Ø żyły w izolacji 0.85~1.02mm)

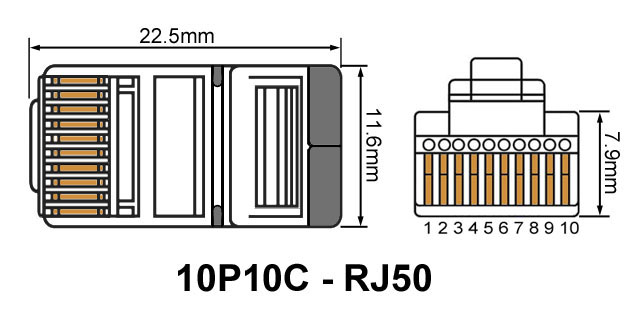

Wymiary (długość/szerokość/wysokość): 22.5/11.5/13mm
Wymiar wprowadzanego przewodu okrągłego (po spłaszczeniu): 10x4mm
Masa 1 wtyczki: ok. 2.5g
