Adapter pasywny LAN-PoE (Power over Ethernet) Box DIGITUS DN-95002
nr katalogowy: 42039

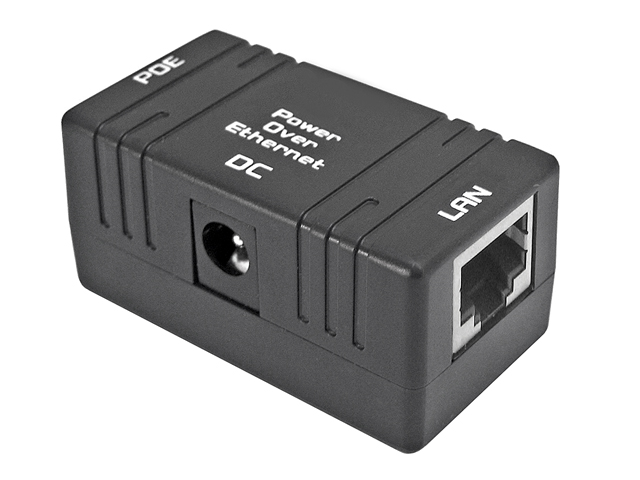

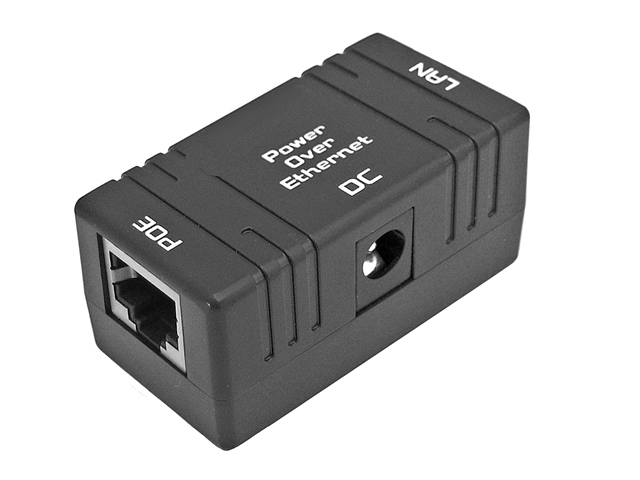

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Dostawcą urządzenia jest renomowana niemiecka firma DIGITUS, szczegółowy opis dostępny na stronie producenta tutaj, zaś specyfikacja dostępna jest tutaj.

Oferowany przedmiot jest adapterem służącym do przesyłania zasilania przez sieć Ethernetową 100Mb/s.

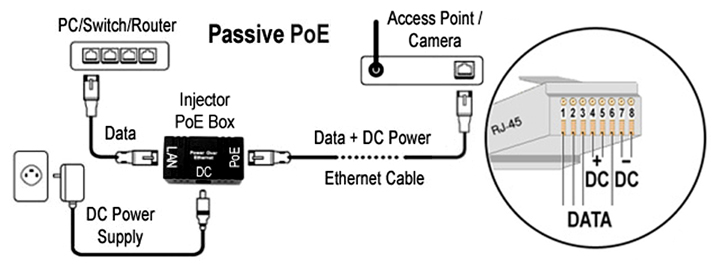

Standard sieci Ethernetowej 100Mb/s przewiduje transmisję sygnału na dwóch parach skrętki. Pozostałe 2 pary są rezerwą. Można je zatem wykorzystać do przesyłania zasilania. Tę ideę realizuje adapter LAN-PoE Box. Po podłączeniu kabla LAN oraz zasilania na wyjściu adaptera otrzymujemy zarówno sygnał danych (na pinach 1,2,3,6), jak i zasilanie (na żyłach 4/5 plus oraz 7/8 minus). Adapter działa jako Injector i "wpuszcza" do odcinka sieci dane i zasilanie.

Adapter można stosować na 2 sposoby:
1) na końcu kabla w którym biegną sygnały danych i zasilania możemy założyć drugi Box LAN-PoE działający jako Splitter który "wydobywa" zasilanie z kabla i kieruje do gniazda DC (niezbędny jest kabel DC wtyk-wtyk służący do podłączenia zasilanego urządzenia):
Uwaga! Należy pamiętać, że na kablu (skrętce) łączącej Injector ze Splitterem wystąpi spadek napięcia tym większy, im dłuższy jest kabel, im większa jest jego oporność oraz im większy jest pobór prądu przez zasilane urządzenie. Np. dla miedzianej skrętki AWG24 i typowej kamerze o poborze prądu ok. 300mA na odcinku 30m spadek napięcia wyniesie ok 1V. Przy skrętce aluminiowej o dużo większej oporności kilkuwoltowy spadek napięcia może uniemożliwić prawidłową pracę kamery.

2) jeśli taką możliwość oferuje obsługiwany sprzęt (należy sprawdzić czy zasilane urządzenie posiada port RJ45 zgodny ze standardem PoE) to możemy doprowadzić zasilanie bezpośrednio na stykach wtyku RJ45:
Uwaga! Jeśli urządzenie które chcemy zasilać posiada port RJ45 zgodny ze standardem PoE to wymaga zasilania o wartości 44-57V. Proszę pamiętać o podłączeniu odpowiedniego zasilacza.
Dane techniczne

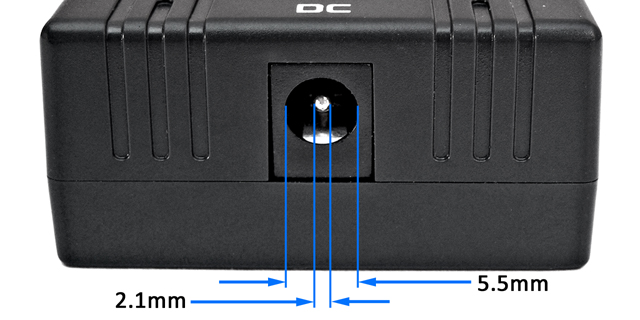

Złącza: LAN 1x RJ45 [8P8C] (żeńskie), DC 1x DC 2.1/5.5mm (żeńskie), PoE 1x RJ45 (żeńske)
Wymiary (długość/szerokość/wysokość): 49/27/24mm
Masa: ok. 20g
