Adapter pasywny LAN-PoE (Power over Ethernet) kpl. DIGITUS DN-95001
nr katalogowy: 42038
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Dostawcą urządzenia jest renomowana niemiecka firma DIGITUS, szczegółowy opis dostępny na stronie producenta tutaj, zaś specyfikacja dostępna jest tutaj.

Oferowany produkt jest kompletem adapterów służących do przesyłania zasilania przez sieć Ethernetową 100Mb/s.

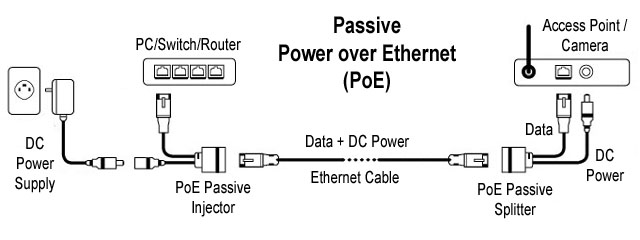

Standard sieci Ethernetowej 100Mb/s przewiduje transmisję sygnału na dwóch parach skrętki. Pozostałe 2 pary są rezerwą. Można je zatem wykorzystać do przesyłania zasilania. Tę ideę realizuje oferowane urządzenie. Pierwsza część urządzenia (Injector) posiada wtyk LAN RJ45 (do podłączenia do switcha, routera, karty kamer itp.) oraz gniazdo zasilania (do podłączenia zasilacza z typowym wtykiem DC 2.1/5.5mm). W gnieżdzie RJ45 Injectora otrzymujemy zarówno sygnał danych (na pinach 1,2,3,6), jak i zasilanie (na żyłach 4/5 plus oraz 7/8 minus). Do Injectora podłączamy odcinek skrętki kat 5 lub wyższej zakończony wtykami RJ45 (typowy patchcord). Na końcu tego kabla zakładamy drugą część urządzenia (Splitter) który wydziela sygnał danych na wtyk RJ45 oraz zasilanie na wtyk DC2.1/5.5mm.

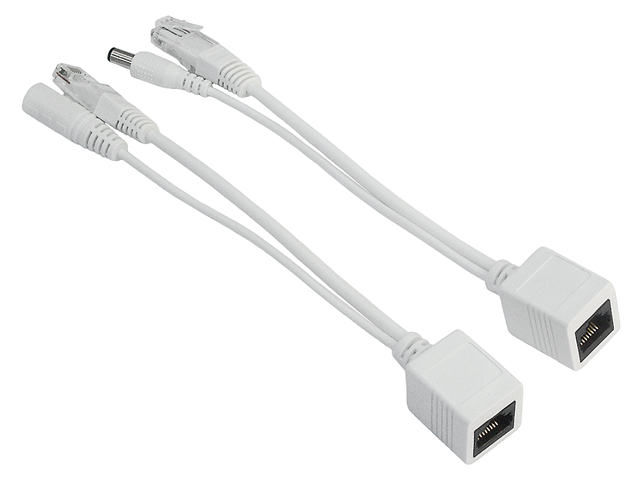

Oferowane urządzenie składa się z kompletu Injector i Splitter i po dołożeniu odpowiedniej długości patchordu oraz zasilacza otrzymamy kompletny układ do podłączenia np. kamery lub zewnętrznego AP do routera/switcha.

Uwaga! Należy pamiętać, że na kablu (skrętce) łączącej Injector ze Splitterem wystąpi spadek napięcia tym większy, im dłuższy jest kabel, im większa jest jego oporność oraz im większy jest pobór prądu przez zasilane urządzenie. Np. dla miedzianej skrętki AWG24 i typowej kamerze o poborze prądu ok. 300mA na odcinku 30m spadek napięcia wyniesie ok 1V. Przy skrętce aluminiowej o dużo większej oporności kilkuwoltowy spadek napięcia może uniemożliwić prawidłową pracę kamery.
Dane techniczne

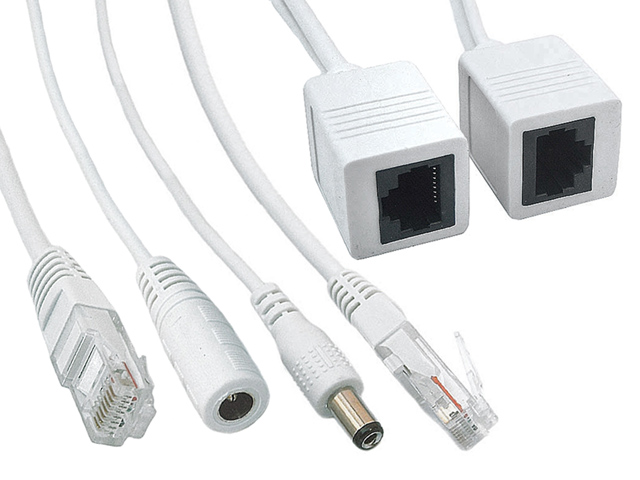

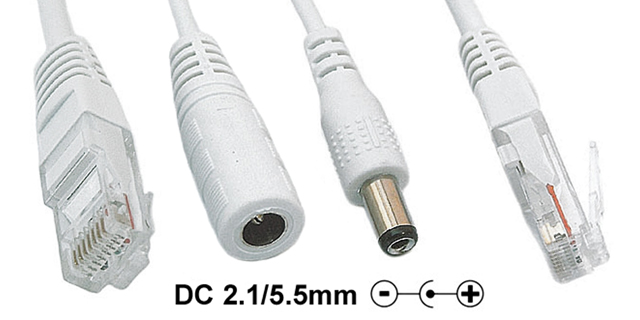

Część wejściowa (Injector): LAN 1x RJ45 [8P8C] (męski), DC 1x DC 2.1/5.5mm (żeński), PoE 1x RJ45 (żeński)
Część wyjściowa (Splitter): LAN 1x RJ45 [8P8C] (męski), DC 1x DC 2.1/5.5mm (męski), PoE 1x RJ45 (żeński)
Długość kabelków: ok. 15cm
Masa kompletu: ok. 57g
