Wtyk RJ45/8P8C kat.6 ekranowany (STP) na skrętkę drut/linka AWG22-27 INFRALAN
nr katalogowy: 41151

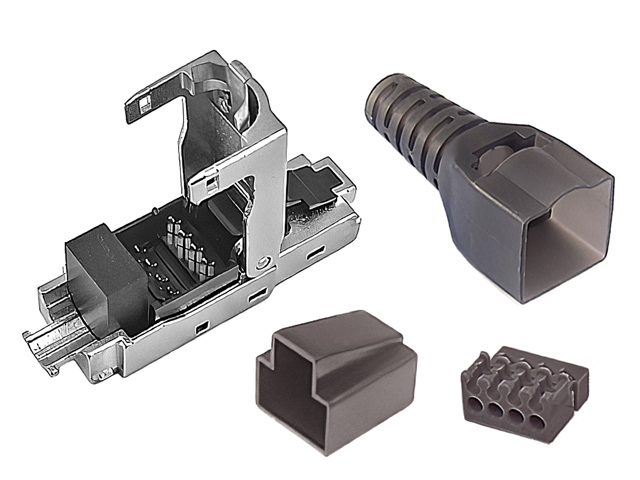

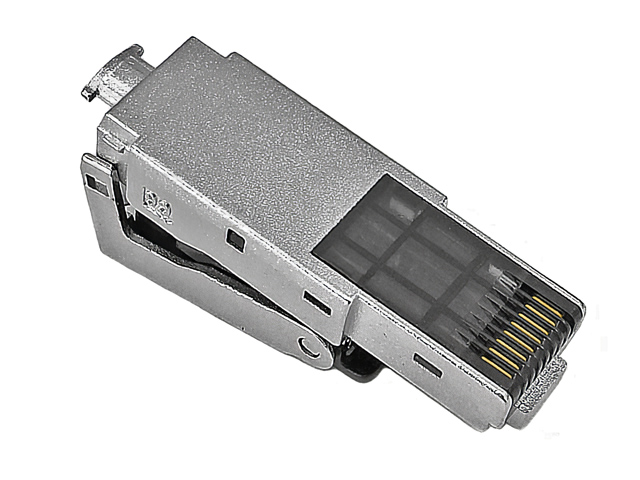

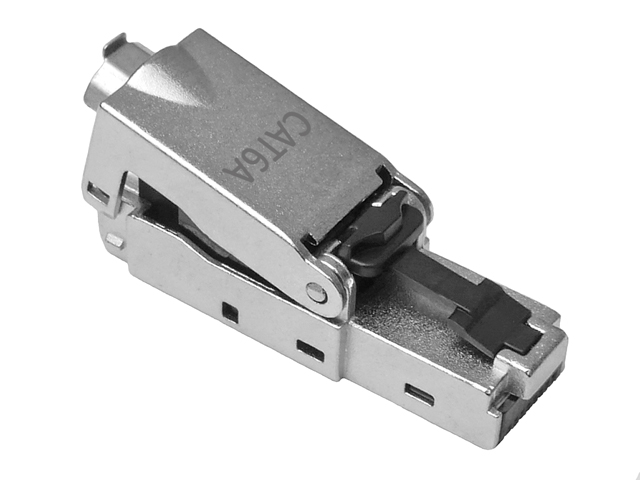

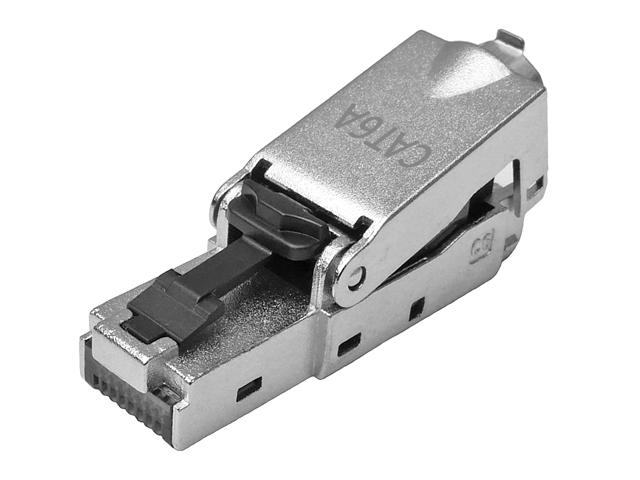

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Dostawcą wtyków jest renomowana niemiecka firma EFB-Elektronik, szczegółowa specyfikacja wtyku dostępna jest na stronie producenta tutaj, zaś instrukcja montażu dostępna jest tutaj.

Wtyk 8P8C (8 Position 8 Contact) nazywany także RJ45 jest ośmiostykowym złączem stosowanym w instalacjach telekomunikacyjnych i sieciach komputerowych. Wtyk posiada osiem pinów, które połączone są ze stykami-nożami wbijanymi przez izolację w żyły zarabianego przewodu podczas montażu.
Oferowany wtyk dzięki swojej konstrukcji umożliwia instalację na skrętce nieekranowanej (UTP) lub ekranowanej (S/FTP, U/FTP, SF/UTP) o żyłach w formie linki lub drutu o grubości w zakresie AWG 22-27 oraz zapewnia spełnienie parametrów kat6 (Gigabit Ethernet, 10 Gigabit Ethernet).

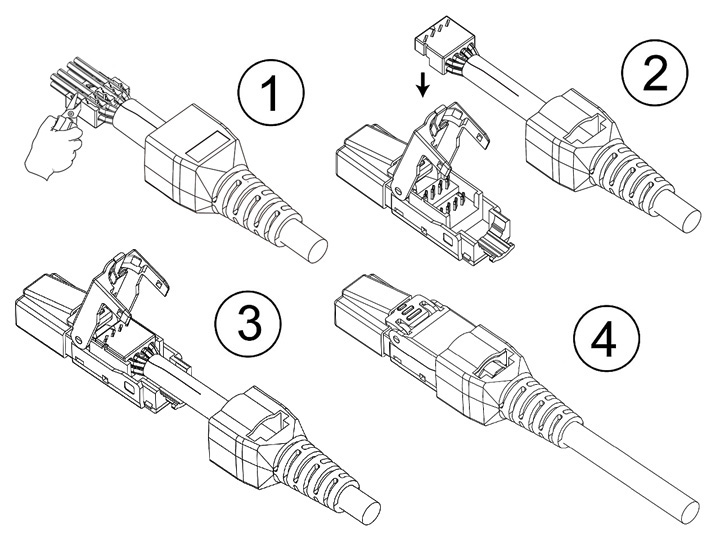

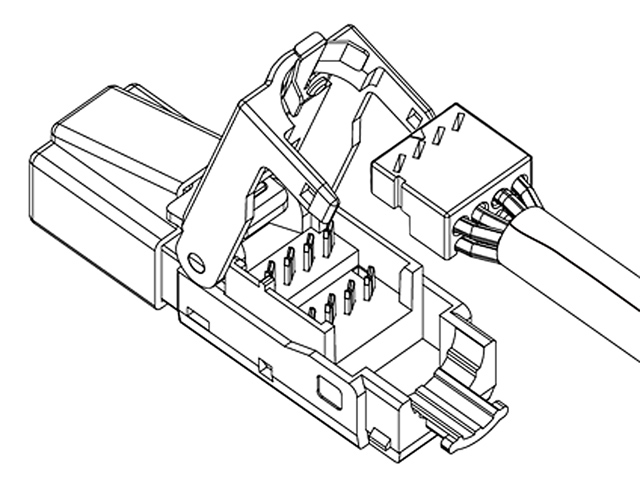

Wtyk umożliwia montaż na skrętce o żyłach z drutu lub linki o grubości (żyła z izolacją) 0.8~1.6mm a więc praktycznie każdym dostępnym na rynku. Dołączona osłona ma stożkowe zakończenie (przegiętkę) dopasowane do kabla o grubości 6mm. Przegiętkę można przycinać dopasowując do kabla o grubości w zakresie 6~9mm. Wtyk przeznaczony jest do montażu żył wg standardu T568A, T568B lub Industrial czyli wszystkich stosowanych - dołączona naklejka z opisem połączeń ułatwia ułożenie żył według wybranego standardu. Szybki montaż możliwy jest bez specjalistycznych narzędzi - zaciśnięcia modułu dokonuje się ręcznie przez złożenie i zatrzaśnięcie obudowy. Instrukcja montażu dostępna jest tutaj.
Dane techniczne
Typ wtyku: RJ45 (8P8C) kat 6, STP (ekranowany) na kabel okrągły (skrętka komputerowa)
Materiał: obudowa metalowa ze stopu cynku, styki złocone 50μ na podkładzie z fosforobrązu
Typ żył skrętki: drut/linka AWG22~27 (Ø żyły 0.4~0.8mm, Ø żyły w izolacji 0.8~1.6mm)
Wymiary (długość, szerokość, wysokość): 67/14/13mm
Średnica wprowadzanego przewodu: 6~9mm
Masa 1 wtyczki: ok. 18g
