Gniazdo DVI-D DUAL LINK 24+1P z szybkozłączem śrubowym TERMINAL BLOCK
nr katalogowy: 38496

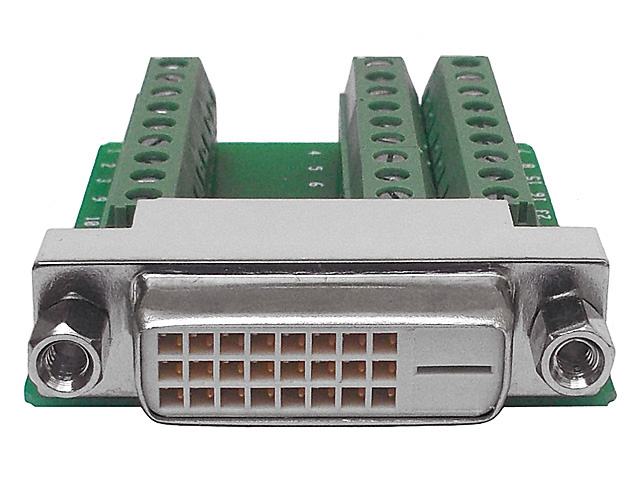

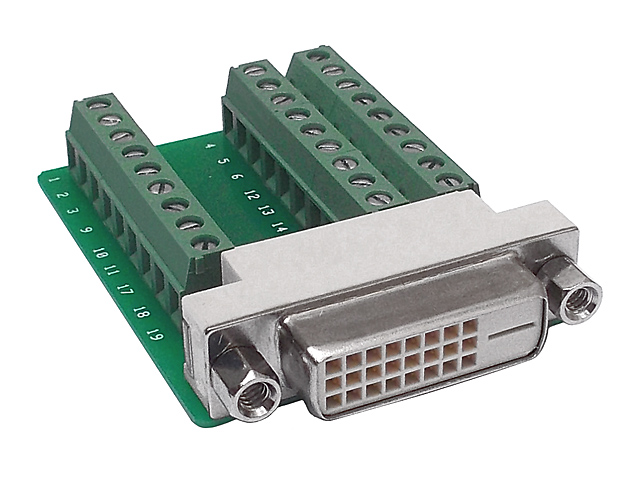

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Dostawcą złącza jest renomowana niemiecka firma DELOCK, szczegółowy opis dostępny na stronie producenta tutaj, karta katalogowa dostępna jest tutaj. zaś specyfikacja dostępna jest tutaj.

Standard DVI (Digital Visual Interface) definiuje sposób przesyłania cyfrowego i analogowego przesyłu obrazu. Protokołem przesyłu danych cyfrowych jest TMDS (identyczny jak w HDMI) zaś sygnał analogowy składa się z danych kolorów RGB i synchronizacji (tak jak VGA). Cyfrowy strumień wideo składa się z jednego kanału (Single Link) lub dwóch kanałów (Dual Link). Maksymalne przenoszone rozdzielczości to 4K (3840x2400/33Hz) dla sygnału cyfrowego Dual Link lub WUXGA (1920x1200/60Hz) dla sygnału cyfrowego Single Link i sygnału analogowego.
Z uwagi na możliwość przesyłania sygnałów zarówno cyfrowych jak i analogowych producenci sprzętu stosują porty DVI różniące się obsadą pinów (zwykle stosowane są porty DVI-I Dual Link lub DVI-D Dual Link, pozostałe rodzaje portów implementowane są bardzo rzadko):

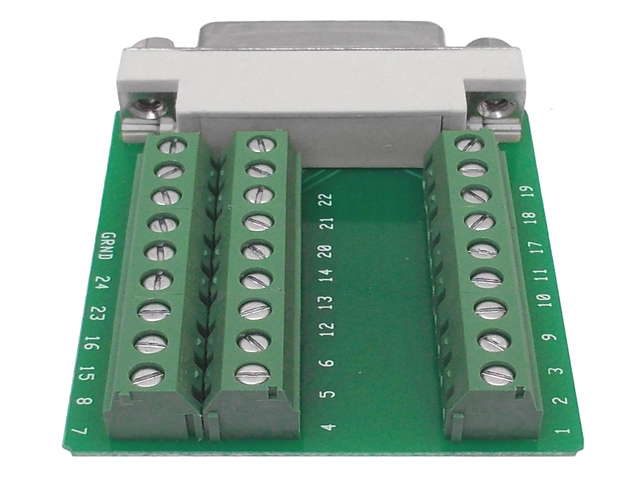

Oferowane gniazdo jest złączem DVI-D z obsadą 24+1 pinów i posiada złącza śrubowe (tzw. TERMINAL BLOCK) oznaczone cyframi 1-24 oraz GND umożliwiającym łatwe i pewne podłączenie 25 żył o średnicy do 1.8mm każda (AWG27~AWG14).
Oferowane gniazdo umożliwia transmisję sygnałów cyfrowych Dual Link w rozdzielczości do UltraHD 4Kx2K.
Dane techniczne
Złącze: DVI-D (Digital Dual Link) 24+1 pin, żeńskie, zaciski śrubowe do przykręcenia 24 żył oraz ekranu przewodu
Wymiary: 55/40/15mm
Masa: ok. 26g
Maksymalna średnica żył przykręcanego kabla: 1.8mm (AWG14)
