Wtyk D-SUB 15P dwurzędowy kątowy montażowy do płytki drukowanej PCB
nr katalogowy: 37320

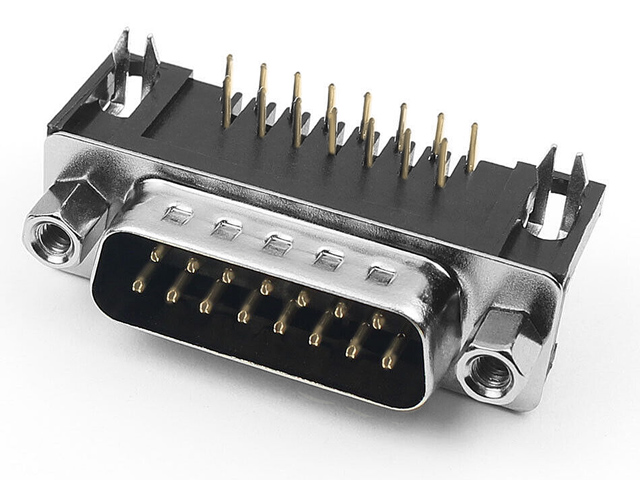

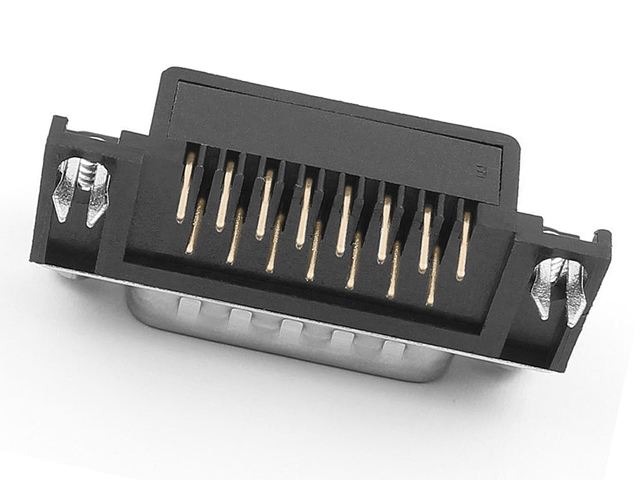

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu

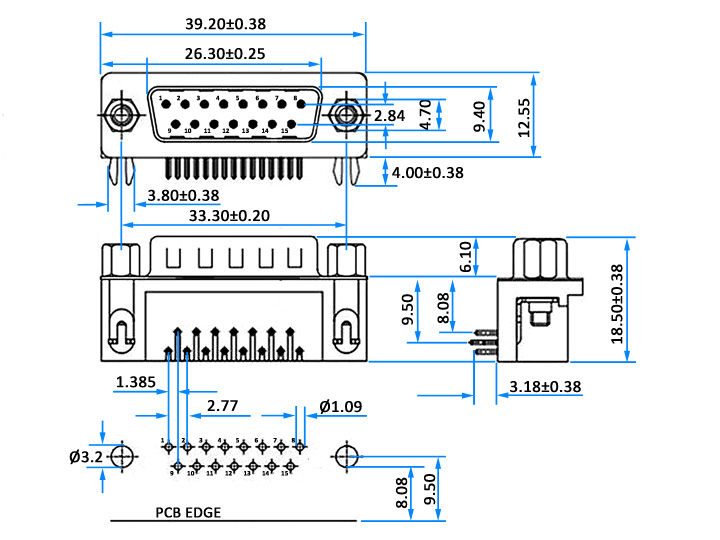

Oferowany wtyk jest złączem męskim D-SUB 15-pinowym dwurzędowym. Wtyk przeznaczony jest do montażu na płytkach obwodów drukowanych PCB (Printed Circuit Board). Wtyk posiada 15 złoconych pinów rozmieszczonych w dwóch rzędach, 2 śruby mocujące oraz 2 kołki uziemiające mocowane w płytce. Styki montażowe wyprowadzone są pod kątem 90° w stosunku do złącza. Wymiarowanie wtyku oraz otworów w płytce PCB prezentujemy poniżej:
Obudowa wykonana jest z niklowanej stali walcowanej na zimno (SPCC) oraz poliestru z domieszką włókna szklanego (PBT GF30). Piny kontaktowe oraz montażowe wykonane są ze złoconego stopu miedzi.
Dane techniczne
Złącze: D-SUB 15P dwurzędowy kątowy typ męski, montażowy PCB
Materiał: obudowa - SPCC, izolacja - PBT GF30 UL94V-0, styki - złocony stop miedzi
Wymiary (szerokość/głębokość/wysokość bez pinów): 39.5/18.5/12.5mm
Masa: 10g
