Trójnik rozgałęziacz antenowy RF wtyk BNC - 2xgniazdo BNC HQ 50Ω
nr katalogowy: 13020

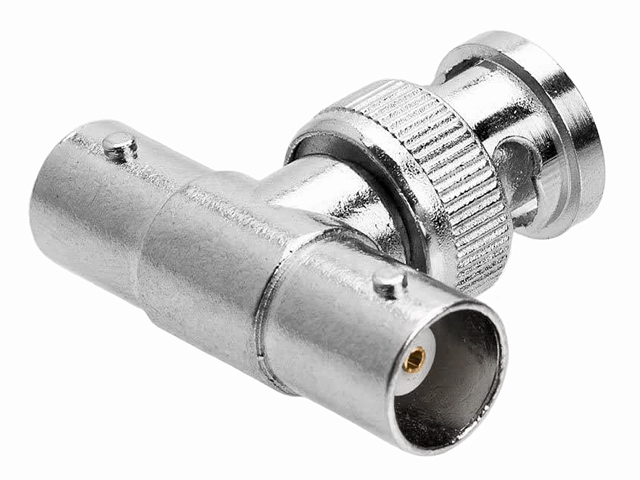

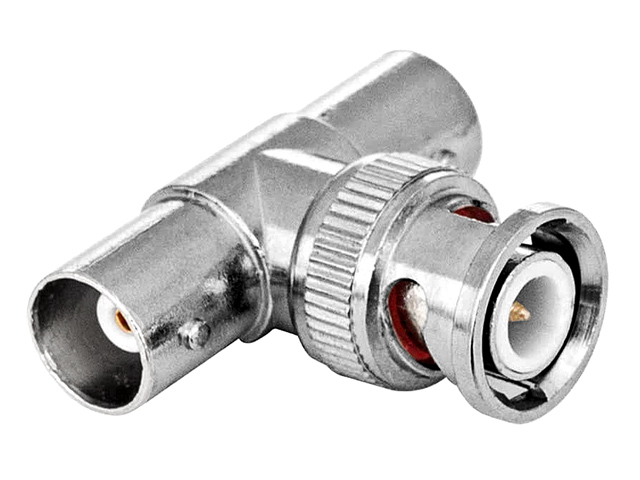

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω.

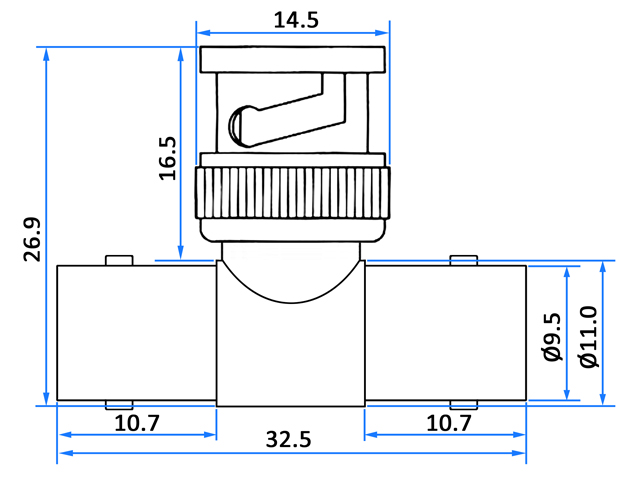

Oferowany trójnik (T-adapter) posiada wtyk typu BNC oraz dwa gniazda typu BNC i umożliwia łączenie 3 przewodów RF przesyłających sygnały w paśmie do 4GHz zakończonych odpowiednimi złączami (zwykle w celu testowania różnych konfiguracji połączeń). Wymiarowanie trójnika prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowany trójnik wykonany jest z niklowanego mosiądzu i posiada złocone styki. Impedancja złącz wynosi 50Ω.
Dane techniczne
Złącza: wtyk BNC męski, 2x gniazdo BNC żeńskie
Impedancja: 50Ω
Pasmo pracy: <4GHz
Materiał: niklowany mosiądz, styki kontaktu złocone
Wymiary: 32.5/27/14.5mm
Masa: ok. 15g
